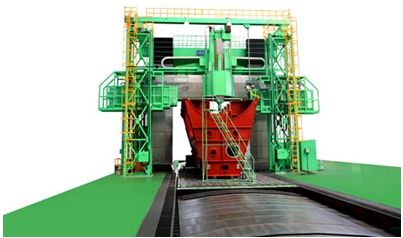

ITEM UNIT HPM-30L

30×80 30×100
칼럼간의 거리
(통과폭) mm 3850
테이블 상면에서
테이블 스핀들
끝단간 최대거리 mm 3000{3500}
테이블 폭 mm 3000
길이 mm 8300 10300
이송거리
(X축) mm 8250 10250
최대 적재
하중
kg 50000
스핀들 헤드(주축) 회전속도 rpm 5~2000
이송
거리(Y축) mm 4650
크로스레일 상하 이송거리
(W축) mm 2500
램 이송거리
(Z축) mm 1000
컨트롤러 시스템 Fanuc 31iA{Siemens 840D}

■ Powerful Spindle

• 45/55kW spindle motor HPM-30L
•60/75kW spindle motor HPM-40L, HPM-45L
• 100kW spindle motor HPM-50L, HPM-60L

■ Heavy Duty Machining

•Rigid body construction and heavy duty square ram
•Ram size 500mm x 500mm
• 600mm x 600mm HPM-50L/60L model

■ High Accuracy, Superior Reliability

■ User Frendly Operating System

■ Optional Accessories
- Automatic Attachment Changer (A.A.C)
AAC automatically attaches/detatches attachments to/from the spindle and places them in to the storage rack.
Attachment is provided with curvic coupling for maintaining high accuracy. It automatically rotates 90deg. X 4directions there by facilitating 5-face machining at one time setting.
AAC for 4,5,6 or 7 attachment is available.
