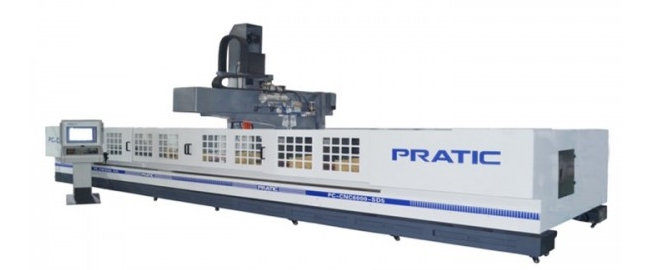

멀티 머시닝센터

PC-CNC6500-SD4

- 주요부품내역

메인 컨드롤러 : FANUC Japan
스핀들 : HSD Italy
리드 베어링 :NSK JApan
리드 스크류: NSK Japan
리드 가이드 :THK Japan
공구 교체 장비 : SMC Japan
메인 케이블 :Igus Germany
드레그 체인 : Igus Germany
메인 배전판 : SCHNEIDER Fance
배전 스위치: Mitsubishi Japan
기어박스 : Stober Germany
기어 : YYC Taiwan

- 기술 데이터
가공행정(X/Y/z):6500/3축 : 700, 4축 350mm Z축 500mm
스핀들 끝단에서 바이스면 거리 : 100~600mm
매인 스핀들 속도 : 24000rpm
파워: 12KW
드라이브 타입 : wlrrufqkdtlr
테이퍼 : HSK-F63
작업 테이블 규격: 6500x650
최대 적재 하중 ; 5000kg
T-슬록(폭/수량/센터거리):14mm/6/100mm
공급속도(X/Y/Z) :50/28/28m/min
작업속도(X/Y/z):1~15000
위치정밀도(X/Y/z): ±0.05/0.02/0.02mm
반복 정밀도 : ±0.01/500mm'
최대 출력(X/Y/z):3000rpm
공구교체방식 : 수평교체방식
공구수량:12pcs
소요전기:35KVA
에어:0.6Mpa~0.Mpa
절상규방식: 워터 쿨링방식(3L)
설비 윤활유 주입:자동 윤활유 주입방식
머신 및 가이드 레일: 안전 보호 커버 장착
장비규격(L/W/H):9600+1400(칩컨베이어)x3000x3600 mm
전원 :380V/ 60Hz
중량 : 16000Kg
