각도 엔코더로 각도 측정

하이덴 하인 앵글 엔코더는 아크 초 범위에서 높은 정확도 값을 갖는 것이 특징입니다.
적용 사례 :
• 공작 기계 로타리 테이블
• 공작 기계의 스위블 헤드
• 선반상의 C 축
• 기어 테스트 기계
• 인쇄 기계의 인쇄 장치
• 분광계
• 망원경

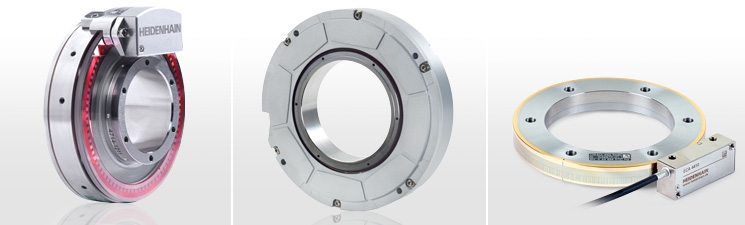

실드 각 엔코더, 중공 축 및 일체형 고정자 커플 링

고정자 커플 링의 설계 및 장착으로 인해 샤프트의 각가속도 중 베어링의 마찰로 인해 발생하는 토크 만 흡수해야합니다. 따라서 RON, RPN 및 RCN 앵글 엔코더는 탁월한 동적 성능을 제공합니다.

통합 된 고정자 커플 링으로, 명시된 시스템 정확도는 샤프트 커플 링으로부터의 편차를 포함합니다.
추가 이점 :
• 제한된 설치 공간을위한 컴팩트 한 크기
• 선행 전원 케이블 등의 중공 축 직경은 최대 100 mm입니다.
• 간단한 설치

광학 스캐닝 기능이있는 모듈러 앵글 엔코더

일체형 베어링이없는 앵글 엔코더 (모듈러 앵글 엔코더)는 기계 요소 나 장치에 통합하기위한 것입니다. 다음 요구 사항에 적합합니다.
• 중공 축 직경이 크다. (스케일 테이프로 최대 10m)
• 최고 샤프트 속도 20000 rpm까지
• 샤프트 씰로부터 추가적인 시동 토크 없음
• 세그먼트 솔루션

자기 스캐닝이 가능한 모듈러 앵글 엔코더

하이덴 하인의 ERM 모듈러 엔코더는 자화 스케일 드럼과 자기 저항 센서가있는 스캔 장치로 구성됩니다. MAGNODUR 측정 표준과 자기 저항 스캔 원리는 특히 오염에 대해 내성을 갖게합니다.

앵글 인코더 모듈

하이덴 하인의 앵글 엔코더 모듈은 앵글 인코더와 고정밀 베어링의 조합으로 서로 최적으로 조정됩니다. 그들은 높은 수준의 측정 및 베어링 정확도, 매우 높은 분해능 및 최고의 재연성을 특징으로합니다. 시동 토크가 낮 으면 부드러운 동작이 가능합니다.
