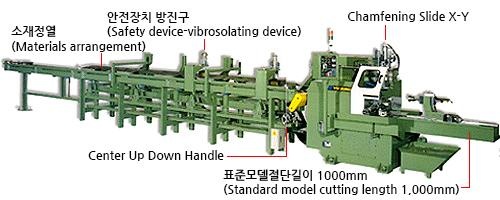

파이프절단기(PIPE CUTTING M/C) <YSPR-HR > MODEL

특징(Feature)

Standard Model : YSPR-48HR, 70HR, 85HR, 110HR
심플한 디자인과 간단한 구조로 분해, 조립이 편리하다.
Rotary CY’D를 장착하였다.
Collet Chuck은 스핀들과 일체형 구조로 설계되어 구조가 견고하여 흔들림이 적고 절단 능력이 우수하여 면취절단시 정도 유지에 좋은 구조로 되어 있다.
절단시 칩이 짧게 배출되어 종전에 비해 칩처리가 용이하다.
조작이 간편하여 초보자도 쉽게 사용할 수 있다.
정밀도 유지, 길이 공차 ±0.05 직각도 공차±0.05
절단기+면취기 라인 연결이 되므로 라인 자동화에 도움이 된다.
원소재 길이는 5~6m 적재 (표준모델)
적재량 -Ø40 기준 100EA
소재공급장치는 유압실린더+에어킥커 공급방식
대차이송은 유압모터를 사용하여 속도 제어가 쉽고 제품 길이가 일정하게 절단된다.
육각레일 Type은 진동이 적으며 소음을 최소화 하였다.
제품기종 변경시 스핀들부와 적재대 쪽에 Center 높이 조절이 핸들하나로 Barfeeder 전체가 동시에 조정된다.

사양 (Specifications)

Model : YSPR-48HR​
Pipe size(Outer DiameterWall ThicknewsCutting Length) : Ø 19 ~ 48
0.8 ~ 6.5 , 20 ~ 1,000
Motor(SpindleHydrauliccoolant) : 3.7Kw / 2.2 Kw x 4P/ 100W x 2P
Spindle RPM : 600 ~ 1,200
Cycle Time (1.5T×200L) : Ø40/6sec
Machine Size(H×W×Lmm) : 1700x1300x2450
Auto Feeder Size(H×W×Lmm) : 1600x2000x8500
Weight : 2.5t

Model : YSPR-70HR​
Pipe size(Outer DiameterWall ThicknewsCutting Length) : Ø 30 ~ 70
0.8 ~ 6.5 , 20 ~ 1,000
Motor(SpindleHydrauliccoolant) : 5.5Kw / 2.2 Kw x 4P/ 100W x 2P
Spindle RPM : 500 ~ 1,000
Cycle Time (1.5T×200L) : Ø40/7sec
Machine Size(H×W×Lmm) : 1700x1300x2450
Auto Feeder Size(H×W×Lmm) : 1600x2000x8500
Weight : 2.8t

Model : YSPR-85HR​
Pipe size(Outer DiameterWall ThicknewsCutting Length) : Ø 40 ~ 85
0.8 ~ 7 , 20 ~ 1,000
Motor(SpindleHydrauliccoolant) : 7.5Kw / 2.2 Kw x 4P/ 100W x 2P
Spindle RPM : 400 ~ 800
Cycle Time (1.5T×200L) : Ø40/7.5sec
Machine Size(H×W×Lmm) : 1700x1300x2450
Auto Feeder Size(H×W×Lmm) : 1600x2000x8500
Weight : 3.5t

Model : YSPR-110HR​
Pipe size(Outer DiameterWall ThicknewsCutting Length) : Ø 60 ~ 110
0.8 ~ 8 , 20 ~ 600
Motor(SpindleHydrauliccoolant) : 7.5Kw / 3.7 Kw x 4P/ 100W x 2P
Spindle RPM : 350 ~ 700
Cycle Time (1.5T×200L) : Ø60/8sec
Machine Size(H×W×Lmm) : 1700x1500x2450
Auto Feeder Size(H×W×Lmm) : 1600x2000x8500
Weight : 3.5t
