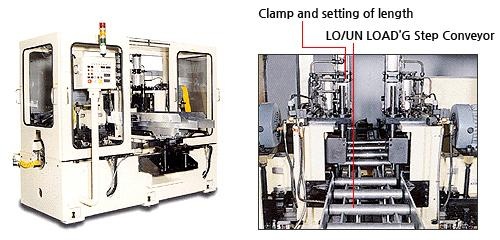

면취기(PIPE CHAMFERING M/C) <YSCH-500L> MODEL

특징(Feature)

Bed 구조가 견고하여 변형이 없고 진동이나 흔들림이 없다.
소재 공급과 배출이 Step Conveyor 방식으로 되어 있어 작동이 원활하며 Cycle Time이 빠르다.
소재 Clamp와 전장 조정장치가 일체형으로 되어 있고 Slide는 면취 슬라이드 전장 조정 슬라이드가 2단 슬라이드로 되어 있으며 디지털포지션이 부착되어 핸들 하나로 전장 조정이 될 수 있어 편리한 구조로 되어 있다.
무단 변속 인버터를 장착하여 Spindle R.P.M 조정이 간편하고 두꺼운 파이프 면취시 칩처리 문제점을 최소화 하였다.
구조가 간단하여 기종 변경 시간을 단축시켰다.
슬라이드 구조가 견고하여 장비 수명이 길고 제품 정도가 일정하다. (전장:±0.02, 직각도:±0.05)

사양 (Specifications)

MODEL : YSCH-500
Material diameter : Ø 20~60
Length : L 160~50
Width : 0.8~6.5
Spindle Motor : Inverter+Motor
Motor : 3.7 Kw×6P×2EA
Hydraulic Motor : 2.2 Kw×4P
Air Pressure : 5 kgf/㎠
Hydraulic Capacity : 26ℓ×2단
Auto LO/UN Load'g : Step Conveyor System
Marking Slide : 1850×2300×2200
Weight : 4.5 t
